神經網絡和粒子群優化還能這樣用？潛水井泵的未來有救了
近年來隨著數值模擬和優化設計技術的發展，用于潛水井泵后，使其性能得到了很大程度的提高，但由于受到效率和泵揚程的限制，在某些特定場合仍不能滿足需求。

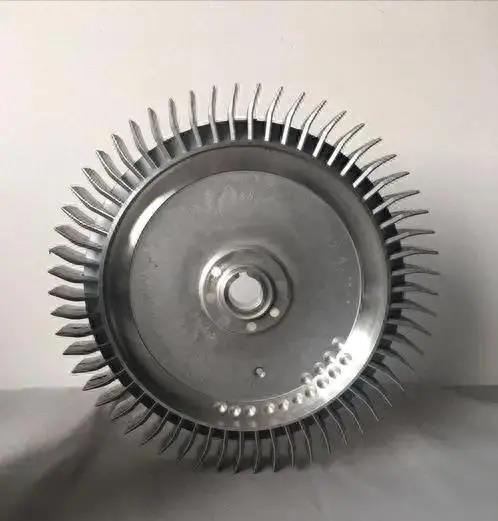

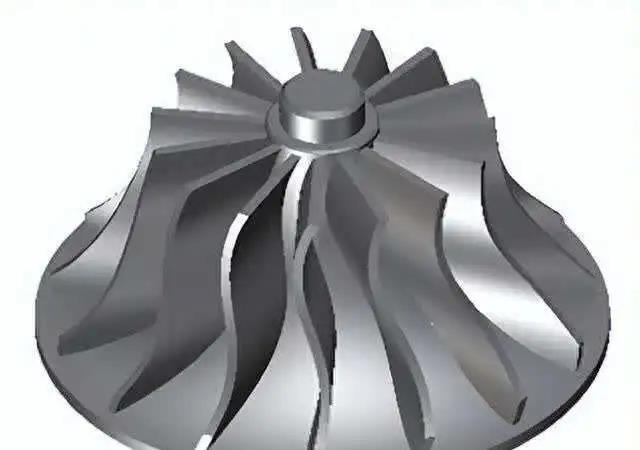

而葉輪作為井潛泵的核心液壓部件，它對泵的水力性能有著非常重要的影響，因此葉輪液壓裝置的優化，具有非常重要的研究意義。
目前國內外有學者已經將近似預測模型，和智能優化算法應用于一些泵模型，以此來優化設計并提高泵的性能。
外國的科學家們對單級離心泵的流體動力學特性進行了研究，發現當該泵受到定時效應變化規律的影響時，便會出現一個既可以增加泵揚程和效率又可以降低壓力脈動強度的最佳位置。
這些科學家們還研究了五級離心泵中葉輪的正時效應，以及正時效應引起的泵級之間的疊加效應，但是他們發現，在這個時候泵的揚程和效率變化不大，但是振動頻率和振幅變化很大。
有人對葉片擴散器在不同時序位置時，對于圓形外殼周長進行了研究，并且跟據研究結果，生成了一套理論。
科學家們基于上述分析方法，將多級潛水井泵做為研究對象，為提高潛水井泵的性能和效率，以及開發新型泵模型提供了依據和參考，那么新的模型該如何建立呢？

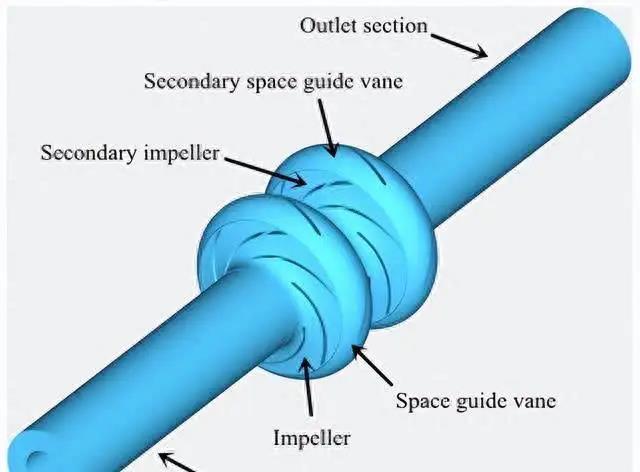

國外的科學家們對多級潛水井泵進出口段，葉輪，空間導葉組件等進行流體計算域模型，將出入口部分的長度設置為出入口直徑的 4 倍，從而使流體充分發育。
科學家們還使該泵的第一級進水口采用非預旋轉流，第二級后的進水口則采用旋轉流，因此第二級的內部流型就可以代表后續的所有流型。

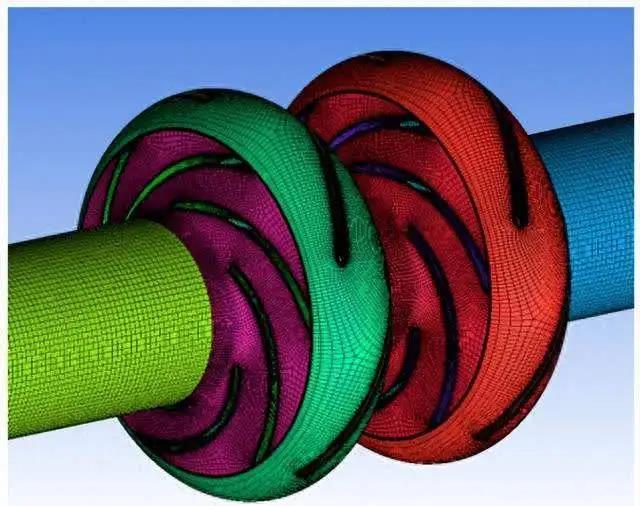

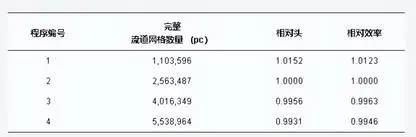

后續仿真計算的基礎是網格描繪，網格的質量將會直接影響仿真結果，非結構化網格分布較隨機，可以生成簡單快速，靈活，可以適應各種復雜的幾何形狀。
但是非結構化網格也存在著一些問題，它的局部網格劃分質量較差，從而導致整體網格質量差，并且還會伴隨著數量大，計算求解時間長等問題。
結構化網格需要依賴模型的塊拓?fù)洌@將會導致網格劃分更的復雜和耗時，但科學家們考慮到其規則的節點分布，并且所需的時間更短，所以還是采用了結構化網格劃分方法進行網格劃分。
這樣一來大多數的網格單元就會具有相對接近的縱橫比，并且網格的整體形狀也會更加平衡。
其中的平均翹曲因子用來表示網格單元形狀的變形程度，在該模型中，平均翹曲因子為數值較低，這表明大多數網格單元的形狀相對較好，沒有明顯的變形或變形。

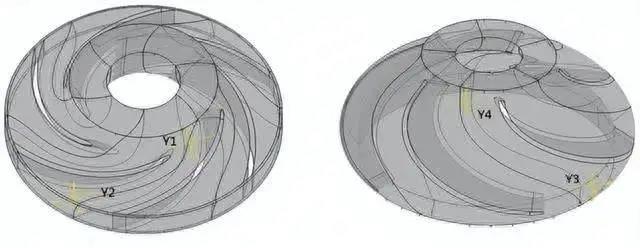

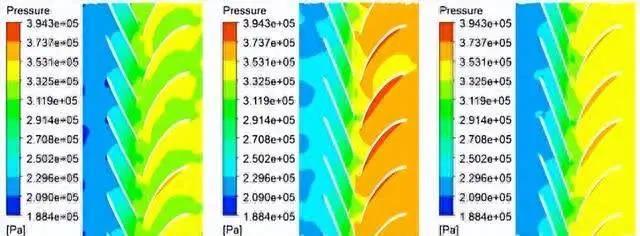

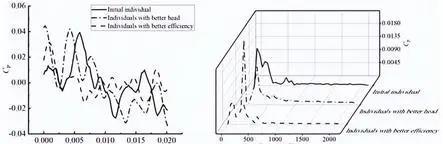

為了分析泵的壓力脈動變化的規律，科學家們將四個監測點，分別設置在入口和出口中心位置附近的二級葉輪流道中，以及入口和出口區域中心位置附近的二級空間導流道中。

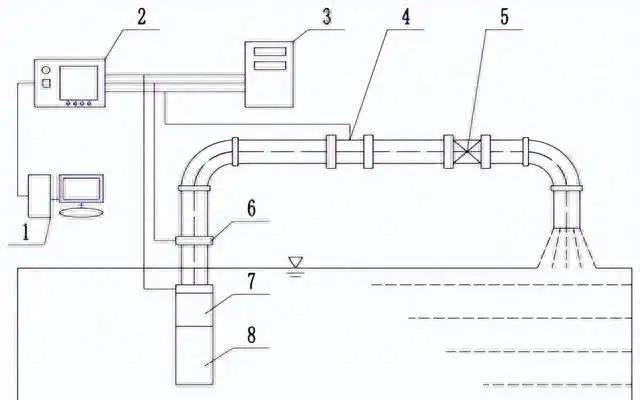

為了驗證模型和仿真參數設置的合理性和準確性，科學家們搭建了潛水井泵性能實驗測試平臺，其中要包括智能壓力變送器、電磁流量計、電動調節閥、電子電動執行機構等。
在開始測試之前，科學家們將潛水井泵放入水中，運行潛水井泵使管道排出空氣，之后才關閉閥門，實驗從零流量開始，然后閥門開度逐漸增加，流量也在由小到大遞增。
在這一過程中，采集到的流量數據還是比較穩定的，科學家們得到一個結論，在標準工作條件下，收集的數據點較多，而在小流量和大流量條件下，收集的數據點數量相對較少。
由于該模型是兩階段模型，實驗?zāi)Ｐ褪橇A段模型，因此接下來的步驟就是將仿真獲得的兩階段數據轉換為六階段模型。

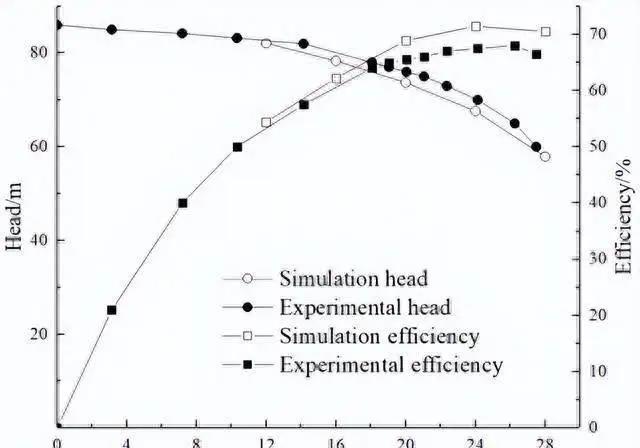

在標準工況下，實驗結果與數值模擬結果基本一致，模擬結果略低于實驗結果，但是最大誤差不超過3%，同時仿真效率略高于實驗效率，最大誤差不超過3.4%。
這些數據表明仿真結果是完全可以替代實驗試驗結果的，并且可以預測潛水井泵的實際性能，這一數據也進一步的為仿真實驗提供了依據。
仿真測試與實驗測試出現誤差的主要原因是，一個受計算機配置和網格量的影響，而另一個則是受仿真模型簡化的影響。
但是影響井用潛水泵水力性能的幾何參數還有很多，包括進出口放置角度、進出口直徑、出口寬度、葉片包絡角、正時位置等因素。
其中葉輪入口和出口直徑，將對空間導葉的組裝和潛水井泵的徑向尺寸產生影響，所以它們不被視為此設計優化的目標參數。

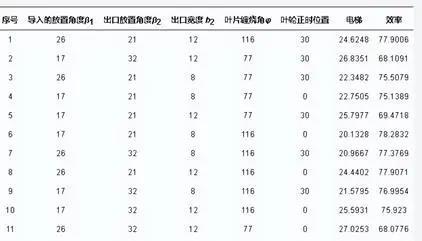

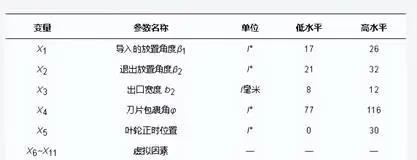

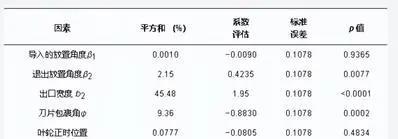

科學家們采用專用軟件的篩選試驗實驗設計模塊，對葉輪進出口放置角度、出口寬度、葉片包裹角和正時位置進行顯著性分析。
因此科學家們就可以通過本次模擬實驗得知，潛水井泵的性能想要提升，應該從案方面下手，應該如何去改進，這對潛水井泵的發展起到了很大的推動作用。
