新能源汽車電子水泵/電子油泵
由于電機內絕緣的需求，水冷只能在電機殼外壁水套內進行散熱；因?yàn)槠淞己玫慕^緣性，油冷可以直接在電機內部進行接觸散熱，效果更佳，因此也成為驅動電機散熱首選。隨著電驅動系統向高轉速、高功率、扁線及多合一的發展，電機的單機散熱需求快速上升，而系統集成化的發展趨勢限制了通過外表面加速散熱的路徑，油冷電機憑借高冷卻效率、高絕緣性與較小體積的優勢成為技術演進方向。

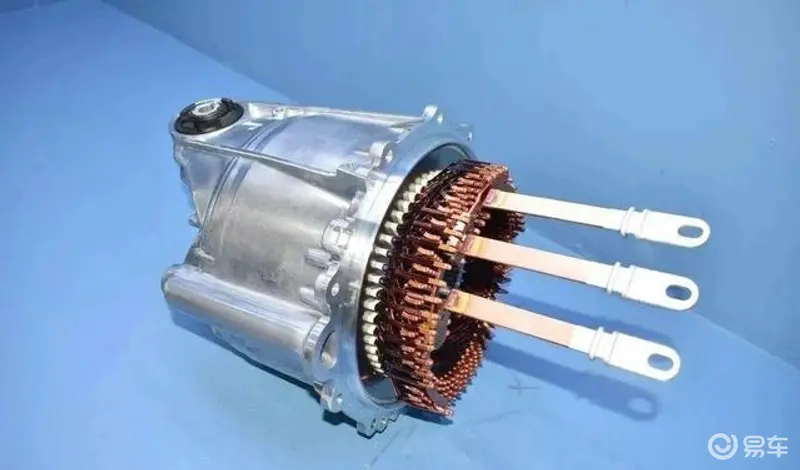

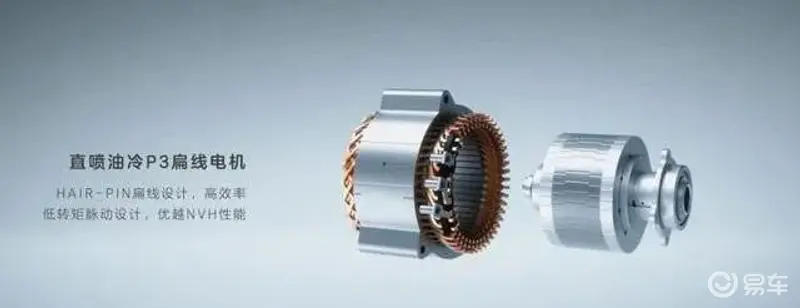

扁線電機相對于圓線，除了在效率、功率密度、散熱、體積重量等方面具有優勢外，由于扁銅線間隙較大，冷卻油易于滲透進入扁線繞組端部，帶走中間層導體的熱量，與油冷優勢互補，推動了油冷應用的滲透?？紤]到輕量化、降低成本、提高效率等因素，車企及電驅動廠商紛紛加速驅動電機、電機控制器、減速器向“三合一”或者“多合一”驅動總成演進，電驅系統“多合一”及整車高壓化的迅速發展對散熱需求提升，散熱效率更高的油冷更適用。

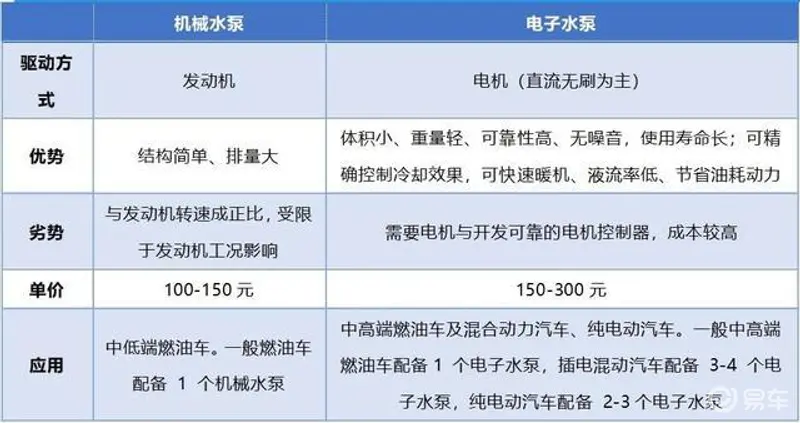

表1 機械水泵和電子水泵的比較

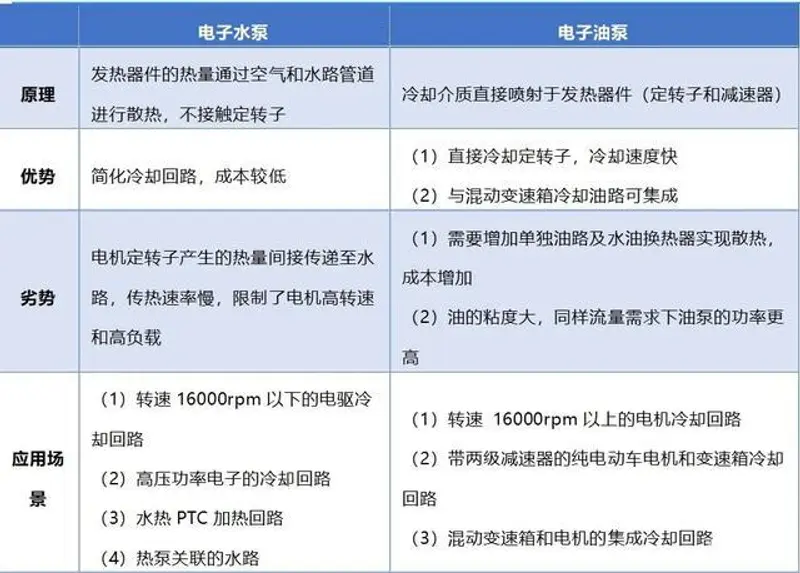

表2 電子水泵和電子油泵的比較
新能源汽車熱管理復雜度提升帶動水泵單車用量增長，機械泵向電子泵的技術升級帶動水泵單價增長。相對于燃油車，一般是單電驅 1 個，雙電驅 2 個，現在還有些是4 電驅的，那么就需要 4 個電子油泵。混動變速箱里面用的油泵數量會更多，因?yàn)閭鹘y(tǒng)的發動機里面那塊也有油泵。所以后續混動上量比較快的話，對于電子油泵需求也會有比較大的拉升。

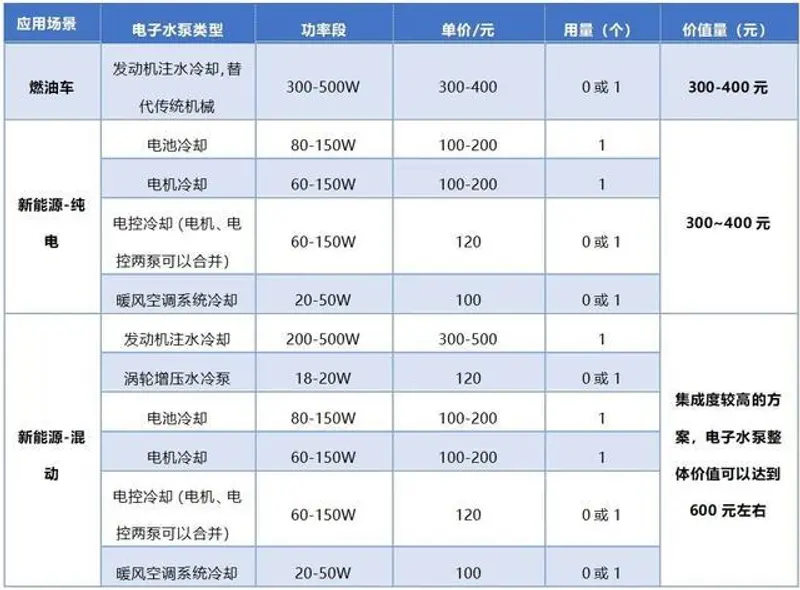

表3 電子水泵的類型、應用及價格估測
根據國內新能源車的出貨趨勢和預測，未來五年，電子泵市場有望達到百億規模。電子水泵市場，由以前的“弱、小、散”局面向規?；a(chǎn)趨近，TOP5品牌市場占比超過60%。
目前主要的玩家主要為原先國內外機械水泵供應商及熱管理零部件供應商轉型電子水泵，包括博世、皮爾博格、愛信、博格華納、大陸等國際Tier 1以及富奧股份、富臨精工、銀輪股份、圣龍股份、惠山泵業等自主廠商。在國內乘用車市場，自主品牌主機廠已實現國產化；外資/合資主機廠還保留博世、電裝、愛信、麥格納的部分份額。目前電子水泵競爭局勢較為激烈，產品性價比成為核心競爭力，對供應商的成本、品質、良率控制能力提出高要求。
未來的發展機會，主要還是集中于大功率的電子水泵和電子油泵的新增應用市場。
電子油泵應用案例
1
特斯拉 Model 3 的油冷電機系統
特斯拉 Model 3 使用的油冷電機系統通過高效的電子油泵循環油液。其設計包括：
? 集成的熱管理系統，結合電池和電機的冷卻。
? 先進的控制算法，根據實時溫度和工作條件優化冷卻效果。
2
比亞迪的刀片電池與油冷電機結合
比亞迪采用了創新的刀片電池與油冷電機結合，通過電子油泵精準控制油液流量，提供有效的熱管理方案，提升整車性能和安全性。
3
博世的電子油泵技術
博世提供的電子油泵解決方案廣泛應用于各種新能源汽車，憑借其智能控制技術和高效設計，為電機和電池系統提供穩定的冷卻支持。
部分電子油泵供應商
1
皮爾博格

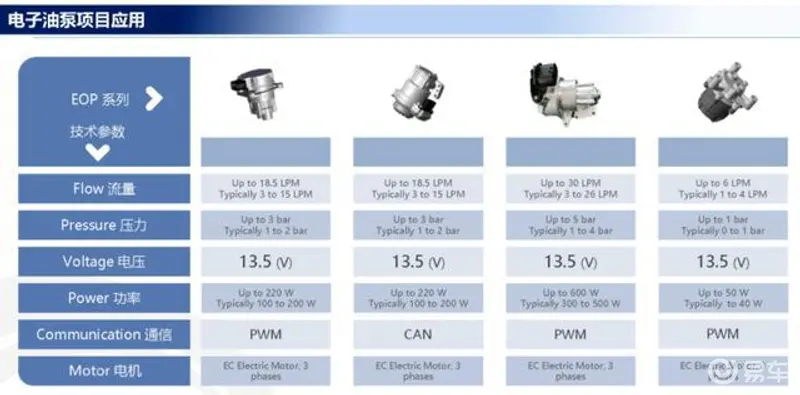

皮爾博格可以為客戶提供定制的電子油泵解決方案，覆蓋50-600W。

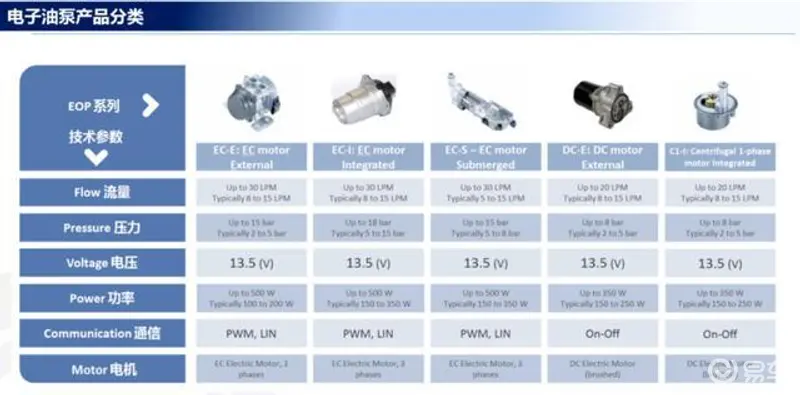

以EC-E:EC motor External為例：
? 流量： 最大30LPM 通常8-15LPM
? 壓力： 最大15bar 通常2-5bar
? 電壓： 13.5V
? 功率： 最大500W 通常100-200W
? 通訊模式： PWM, LIN
? 電機： EC三相電動機
2
寧波圣龍
圣龍第三代新能源三合一產品—120W電子油泵已在2024北京車展亮相，該產品集成了油泵泵頭、電機和控制器三個模塊。采用了電機油冷、雙電阻采樣、油溫及板溫度實時監控等高新技術，實現了-40℃冷啟動，在業界達到領先水平；通訊模式已覆蓋LIN、CAN和CANFD等，產品通過平臺化、模塊化和一體化設計，實現了流體、結構、電磁及電控全技術鏈的設計和開發，具有低成本、低噪音、高可靠性和高效率的特點，具備強有力的市場競爭力。
3
尼得科
小型、低成本的第二代電動油泵C2MTL1已于2023年新一代開始量產，利用NIDEC無刷馬達技術，實現了小型、高效。擁有70 ~ 700W豐富的型號。裝載·安裝形狀也可靈活應對。
? 重量： 644g
? 額定電壓： 12V
? 保證工作溫度： -40~120攝氏度
? 通訊方式： LIN
? 流量 ： 15L/min
? 輸入電壓： 8~16V
4
綠傳科技
綠傳科技在電子油泵板塊已具備年產10萬臺（套）產能，成功搭載在油冷電機、電驅動橋等多種產品上，具有優異的低溫冷啟動性能及寬溫度域工作能力。產品可應用于多種場景——冷卻、啟停、潤滑、動力等，最大流量達45L/min，最高壓力可達20bar，同時也可依據客戶需求，進行定制化開發。產品定制開發具有開發周期短、響應快、價格低的優勢。可靠性方面，已率先完成8000h的可靠性運行驗證，成為新能源汽車關鍵部件增量市場的領跑者。
下面以新能源油冷電機潤滑泵EOP300-24-02型號為例：
? 額定功率： 300W
? 最大流量： 22L/min
? 額定油壓： 2.5bar
? 電機轉速范圍： 200-4000rpm
? 該產品結構緊湊，體積小，響應快，噪聲低，具有較強的低溫冷啟動性能
5
浙江三花
? 額定功率： 20 W (standard) / 150 W (enhanced)
? 環境溫度： -40 ℃ to 85 ℃ (higher on request)
? 工作電壓： 9 V to 16 V (12 V system) / 9 V to 28 V (24 V system)
? 最大流量： 18 L/min
? 通信模式： LIN/CAN/CANFD
設計特點：
? 由高效三相無刷直流電機驅動
? 出色的NVH性能
? 通過變速控制按需調節流量
? 全面的自我保護功能和診斷信號
? OTA可用
? 直接油溫檢測（可選）
? 集成吸濾（可選）
? 逆流功能（可選）
6
江蘇雷利
雷利在電子油泵方面主要客戶為上汽集團，公司近年來在電子泵類產品線上不斷開發拓展，已經具有相當?shù)膶?shí)力。
200W三相直流無刷泵：
? 電壓： 9-16V, 12V
? 轉速： 300-6100RPM, 4500RPM
? 控制方式： PWM
? 防護等級： IP6K9K/IP68
7
美的威靈汽車部件
作為美的威靈汽車部件在熱管理系統布局研發的拳頭產品之一，電子油泵完美適配油冷電機及系統熱管理場景，滿足電驅動高速油冷化趨勢的需求，兼具“高性能，低噪音，高可靠性”品質出色。
? 溫度區間： -40~95攝氏度
? 通訊模式： LIN/CAN/CANFD
? 工作噪音值： <44dB(A)
? 適用壽命： 可達20000H
8
深圳南方德?tīng)?nbsp;
南方德?tīng)柕碾娮佑捅庙?xiàng)目早在2021年通過了TUV萊茵ASPICE L2級認證評估，是國內首個完成集成式泡油的電子油泵產品，標志著南方德?tīng)柕能浖_(kāi)發及質量管控達到了國際領先水平。
? 額定功率： 100-600W
? 工作電壓： 12V/24V
? 通訊方式： CAN2.0/CANFD
? 工作溫度： -40~120攝氏度
9
盈智熱管理

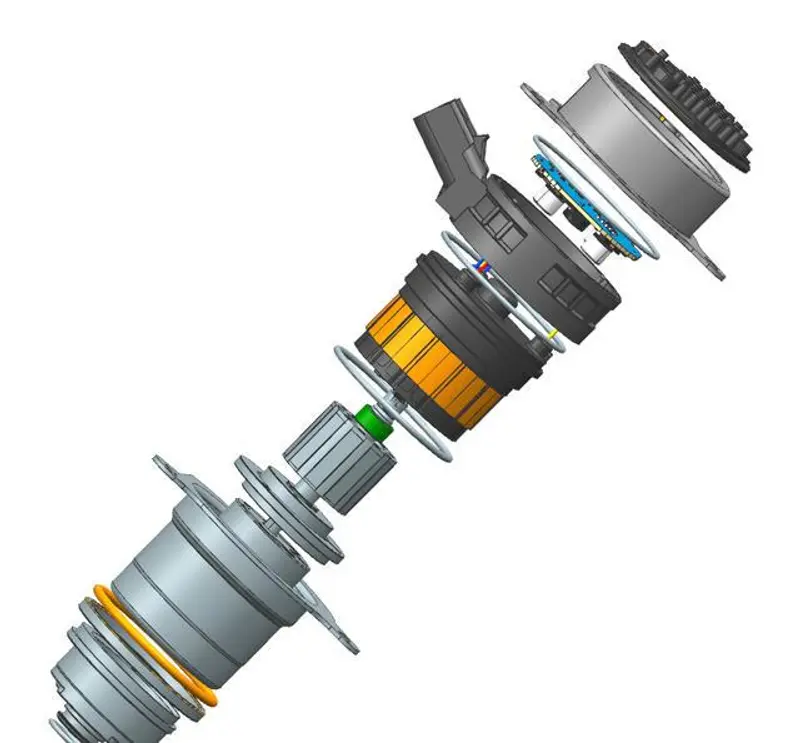

一體拉伸式殼體平臺化設計，在結構上更加緊湊，重量更輕，且具備顯著成本優勢；
可按客戶需求靈活選型，相對于市場上其他競品整體更為優秀；
定子拼塊式、轉子單片大回轉及磁鋼表貼的設計，使得泵體效率更高、響應更快；
有感無刷電機的設計，可滿足EV車型低溫響應和PHEV全工況響應時間要求；
濕式電機的設計，保證電機和PCBA的散熱需求，散熱能力更優秀；
雙滑動軸承設計，可保證承受較大載荷；
EMC性能可滿足CISPR25-2016 LEVEL3；
? 工作環境溫度： -40—105℃
? 極限工作油溫： -40—140℃；
? 防護等級： 滿足IP67/IP6K9K；
? 齒輪排量： 2.0—6.0cc/Rev
? 功率覆蓋范圍： 100-300W
? 流量覆蓋范圍： 1—25L/min
? 工況點效率： 35%—45%
