光泵磁共振實驗中實驗參數選取的探討
在光泵磁共振實驗中，選擇合適的射頻頻率、掃場幅度和外加水平磁場對實驗的順利進行和保證實驗測量結果的精度有著重要作用。雖然已有很多文章探討過相關問題，但并未明確提出關于上述實驗參數選取的原則以及相應的參數取值范圍。本文提出在光泵磁共振實驗中，相關實驗參數的選取應該使得在測量過程中能夠觀測到所有對應于三角波峰和波谷位置的共振信號并明確地區分信號來源。本文通過理論分析給出了不同測量方法下相應的實驗參數取值范圍，并通過實驗測量驗證了這些參數取值范圍的合理性。
關鍵詞 光泵磁共振；抽運信號；共振信號；掃場法；掃頻法
Abstract In optical-pumping magnetic resonance experiments, it is important to choose the appropriate RF frequency, sweeping field amplitude and external horizontal magnetic field for the smooth progress of the experiment and the accuracy of the experimental results. Although there have been many studies discussing related issues, the principles of selecting the parameters and the corresponding range of parameters are sill lacking. In this study, we propose a rule for the parameter selection that all the resonance signals corresponding to the triangular peaks and valleys of the sweeping field should be observable, and the source of the signals should be distinguishable. By combining theoretical and experimental studies, we provide the requirements for the parameters selection in different measuring procedures and demonstrate their rationality.
光泵磁共振是近代物理實驗中的一個重要實驗[1-3]。通過將光抽運過程和射頻磁共振結合起來，光泵磁共振可以在弱磁場環境下精確檢測原子能級的超精細結構，并可以應用于精確測量磁場，如地磁場等[4-6]。作為一項近代物理實驗，它包含了光學、電磁學等多方面內容。雖然實驗原理和現象相對復雜，但當選擇合適的實驗參數時，實驗結果可以呈現出非常好的規律性。通過參與實驗，學生可以很好地加深對原子超精細結構、光躍遷和磁共振的理解。
為了計算 gF 因子，實驗中通過觀測對應于掃場三角波波峰和波谷位置的共振信號來確定相應的測量值。因此，觀測到峰谷對應的 87Rb 和 85Rb 的共振信號以及如何區分這兩個信號是實驗的關鍵。目前，我校近代物理實驗使用的 DH807 型光泵磁共振儀（北京大華無線電儀器廠）包含的測試樣品為 87Rb 和 85Rb 混合物。這兩種同位素不同的 gF 因子會產生兩套共振信號。同時，樣品的塞曼能級間距受外加水平磁場、地磁場和掃場三者共同影響。其中，地磁場的強度是未知的；儀器也沒有提供掃場電流的讀數，并且輸出的掃場由純掃場電流與一個直流分量疊加而成[7]。此外，實驗用的射頻信號發生器所產生的射頻信號存在一定的畸變，導致實際的射頻信號中存在倍頻分量。當這些倍頻分量的頻率滿足共振條件時，也會在系統中引起共振現象[8]。上述這些因素使得實驗過程中會出現如下問題：抽運信號與共振信號同時存在；某些對應于峰谷位置的共振信號無法被觀測到；不同來源的共振信號同時存在等。雖然已有不少文章探討過相關問題，但并未明確提出射頻頻率、掃場幅度和外加水平磁場這些實驗參數的選取原則以及相應的取值范圍[9-19]。本文提出在光泵磁共振實驗中，上述實驗參數的選取原則應該使在共振測量中能夠觀測到所有出現在三角波波峰和波谷位置的 87Rb 和 85Rb 的共振信號并且這些共振信號能夠按順序出現。本文將通過理論分析和實驗測量，給出滿足這一原則的實驗參數取值范圍。
1 實驗原理
在有外加磁場的情況下，利用有明確自旋角動量的圓偏振光（σ+ 或 σ-）可以激發處于不同塞曼能級上的電子。電子躍遷過程中受角動量守恒的限制，不同塞曼能級上的粒子數將會存在差別，大量電子會被抽運到某個特定能級上。當總磁場回到零點時，恢復簡并的能級上的粒子會重新排布，同時樣品對圓偏振光的吸收會增強。因此，通過掃場使總磁場在零點附近振蕩可以觀測到光抽運信號。而當總磁場遠離零點時，利用射頻信號也可以增強塞曼能級間的躍遷。當滿足共振條件時，樣品對圓偏振光的吸收也會增強。同樣，通過掃場使總磁場在共振條件附近振蕩時，將可以觀測到磁共振信號。
樣品的塞曼能級間距受總磁場影響。這里的總磁場包括實驗中所加的水平磁場，為了觀察信號所加的掃場，以及實驗環境所固有的地磁場等。實驗過程中，通過垂直磁場線圈產生的磁場可以有效地抵消地磁場的垂直分量。為了簡便起見，以下討論將默認垂直方向的磁場已被完全抵消，只需要考慮水平方向的磁場。因此，觀測到光抽運和磁共振的條件分別表示為
Bt = Bex +Bs +BE = 0 (1)
hν = gF μB Bt (2)
其中 Bt 、Bex 、Bs 和 BE 分別為總的水平磁場、外加水平磁場、外加水平掃場和地磁場水平分量，ν 為射頻信號的頻率，gF 為樣品的朗德因子，μB 為玻爾磁子。從上述式子可以看出，觀測光抽運現象比較容易實現，只要掃場幅度大于外加水平場和地磁場水平分量之和即可。但是觀測磁共振現象則需要外加水平場、掃場和射頻頻率三者互相配合。實驗中，地磁場水平分量未知，加之現有儀器并不提供掃場幅度的直接讀數，并且掃場輸出存在直流分量，即 Bs = BsD + BsA。這里 BsD 和 BsA 分別是掃場信號中的直流分量和交流分量峰峰值的一半，且 BsD 總是略大于 BsA[7]。這使得實驗中如何選取合適的外加水平場和射頻頻率等實驗參數變得復雜。為此，首先需要初步測量 BsA 和 BsD +BE 的大小。
2 初步測量

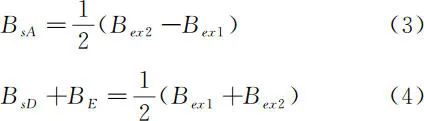

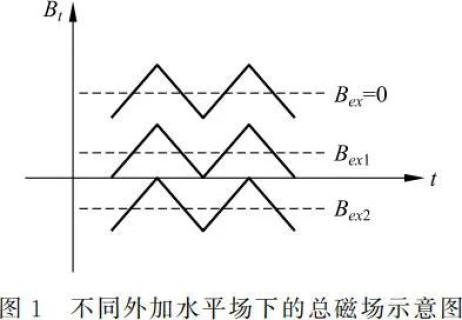

為了獲得 BsA 和 BsD +BE 的大小，可以充分利用光抽運現象及式(1)。首先，使掃場與地磁場水平分量方向相同，掃場波形選為三角波，并將掃場幅度旋鈕調節到某一位置并固定（見本文第6節）。以下實驗過程中，這一掃場幅度是固定不變的。外加水平場的方向設為與地磁場水平分量方向相反。由于 BsD >BsA 和 BE >0，外加水平場為零時示波器上觀測不到光抽運信號。接著，緩慢增大反向的外加水平場。此時對應三角波谷的位置將逐漸出現光抽運信號。記錄下對應波谷位置的光抽運信號最強時的外加水平場 Bex 1。此時繼續增大外加水平場，光抽運信號峰值將不在三角波谷位置出現，而是一分為二分布在波谷的兩側，并隨著外加水平場的增大相應地往兩側的三角波峰位置移動。記錄下光抽運信號在三角波峰位置最強時所對應的外加水平場 Bex2，如圖 1 所示，可以得出

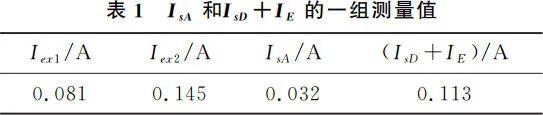

表 1 給出了一組實驗數值。這里需要強調的是，實驗中實際測量的是通過線圈的電流 I，而討論中為了簡便起見，用的是相應電流產生的磁場。線圈中電流 I 與其產生的磁場 B 的關系為
，其中 N 和 r 分別為線圈的匝數和有效半徑。通過系數 β 可以從電流計算出相應的磁場，如表 1 中，Bex1=βIex1，其余的參數類推。獲得上述兩個參數的值之后，以下將從不同的測量 gF 因子的方法來探討具體實驗過程中的參數取值范圍。
3 掃場法測 gF 因子
為了滿足共振條件式(2)，可以固定射頻頻率，通過改變總磁場的大小來實現。這種方法稱為掃場法。
為了觀察磁共振信號，首先必須使磁共振信號和光抽運信號分開。當水平場和掃場的方向都與地磁場水平分量相同時，要求三角波谷處的總磁場遠離零點，即 Bt =Bex +BsD -BsA +BE >0。由于 BsD 始終大于 BsA，上式很容易得到滿足。此時，為了能夠觀測到所有對應于三角波峰谷位置的共振信號，射頻頻率對應的能量需要大于掃場位于波峰處時樣品中最小的塞曼能級間距，即

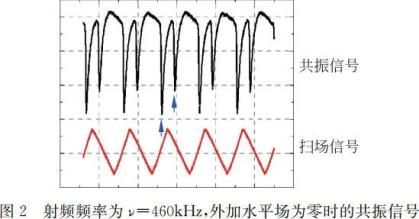

其中，Bex0 為外加水平磁場的固有零點偏移。例如本文所用儀器中外加水平磁場始終存在 0.018A 的零點偏移。根據表 1 的結果，式(5)要求 ν >540kHz。圖 2 所示為射頻頻率 ν =460kHz，外加水平場為零情況下的共振信號?？梢钥吹?，此時 87Rb 共振信號已經分布在三角波峰位置兩側，如箭頭所標記。實驗中如果發現這一情況，可以增大射頻頻率以使其滿足式(5)。這一過程中將觀察到分布在三角波峰兩側的共振信號先回到三角波峰位置再消失。
由于三角波掃場信號和地磁場水平分量不是已知參數，為了計算 gF 因子，還需要通過水平場反向的方法將未知參數消去。將水平場反向并逐漸增大，可以觀察到光抽運信號先出現再逐漸消失。由于射頻頻率滿足式(5)，當反向的第一個共振信號在三角波谷位出現時，三角波峰位的總磁場必然滿足 Bt =Bex -(BsD +BsA +BE )>0，即此時不會有光抽運信號。因此，滿足式(5)的射頻頻率在水平場正向和反向兩種情形下均可以有效地分開光抽運信號和磁共振信號，同時確保能觀測到所有對應于三角波峰谷位置的共振信號。
為了提高測量的精度，在掃場過程中要避免 87Rb 和 85Rb 的信號同時在峰谷位置出現。除此之外，還需要使共振信號按照 87Rb 在前 85Rb 在后的順序出現。此時，射頻頻率需要滿足
根據表 1 的數據，式(6)要求 ν >480kHz。因此，當選取的射頻頻率同時滿足式(5)和(6)時，在外加水平場正向情況下對應于三角波峰谷位置的共振信號將按照 87Rb(峰)、87Rb(谷)、85Rb(峰)和 85Rb(谷)的順序出現（在這些信號之后會出現射頻信號二倍頻引起的信號）。在外加水平場反向情況下對應于三角波峰谷位置的共振信號則將按照 87Rb(谷)、87Rb(峰)、85Rb(谷)和 85Rb(峰)的順序出現。

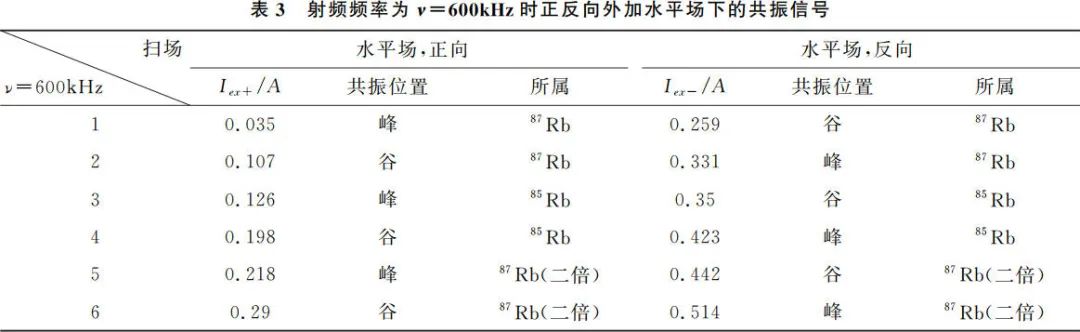

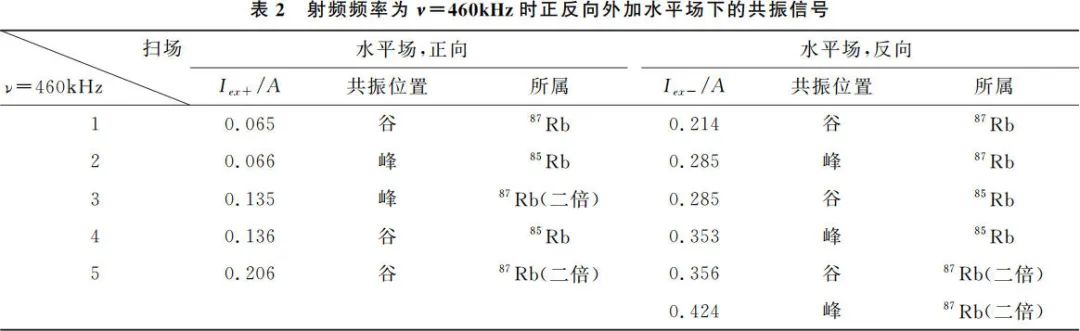

作為比較，表 2 和表 3 給出了射頻頻率分別為 ν =460kHz 和 ν =600kHz 情況下通過掃描外加水平場所觀測到的對應于三角波峰谷位置的共振信號。很明顯，當射頻頻率不同時滿足式(5)和(6)時，水平場正向情況下無法觀測到對應于三角波峰的 87Rb 的共振信號，且正反向中都發生了共振信號同時在峰和谷位出現的情況，對精確測量共振所對應的電流造成了影響。相反的，當 ν =600kHz 時，所有對應于三角波峰谷位置的共振信號均按照順序出現，并且不存在同時出現的情況。
計算 gF 因子時，選取正反向中相同位置（峰-峰或者谷-谷）的共振信號所對應的外加水平場即可。例如，選取表 3 中 87Rb 在峰位的數據，可得
，相對誤差為 0.6%。選取表 3 中 85Rb 在峰位的數據，可得
，相對誤差為 0.4%。
4 掃頻法測 gF 因子
為了滿足式(2)，另一種方式是固定外加水平場，通過掃描射頻信號頻率的方式來完成。這種方法稱為掃頻法。相對于掃場法，掃頻法不存在光抽運信號與磁共振信號共存的情況。通過調節外加水平場，總是可以使總磁場遠離零點。
當外加水平場、掃場和地磁場水平分量同向時，將射頻頻率從高往低調節，可以依次觀察到一系列共振信號。為了避免共振信號同時出現且使共振信號按照 87Rb 在前 85Rb 在后的順序出現，要求出現在三角波谷處的 87Rb 的共振信號對應的射頻頻率大于出現在三角波峰處的 85Rb 的共振信號對應的射頻頻率，同時出現在三角波谷處的 85Rb 的共振信號對應的射頻頻率大于出現在三角波峰處由射頻信號二倍頻引起的 87Rb 的共振信號對應的射頻頻率。這要求外加水平場滿足
Bex >7BsA -BsD -BE (7)

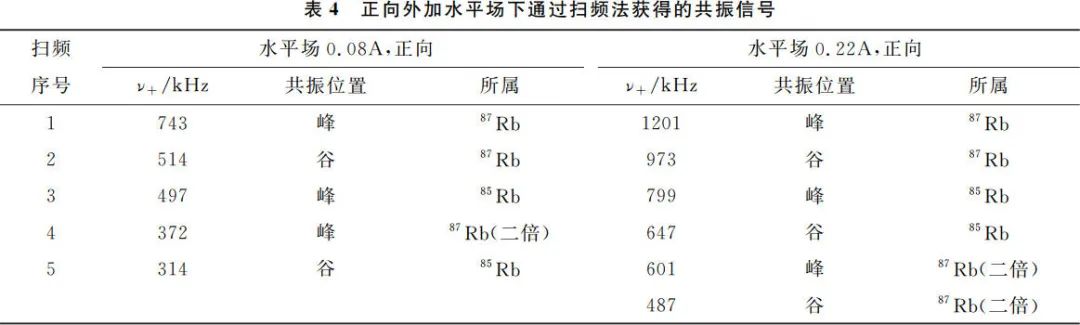

根據表 1 的數據，式(7)要求 Iex >0.111A。作為對比，表 4 給出了正向 Iex =0.08A 和 Iex =0.22A 時通過掃頻法觀測的共振信號。很明顯，Iex =0.08A 時發生了射頻信號二倍頻引起的 87Rb 的共振信號在 85Rb 的共振信號之前出現的情況。相反的，Iex =0.22A 時，隨著射頻頻率從高到低掃描，對應于三角波峰谷位置的共振信號按照 87Rb(峰)、87Rb(谷)、85Rb(峰) 和 85Rb(谷)的順序出現。
掃頻法也需要通過將外加水平場反向的方法來消除未知的掃場和地磁場水平分量。同樣的，為了避免共振信號同時出現且使共振信號能夠按照 87Rb 在前 85Rb 在后的順序出現，類似于式(7)，反向外加水平場必須滿足
Bex >7BsA +BsD +BE (8)

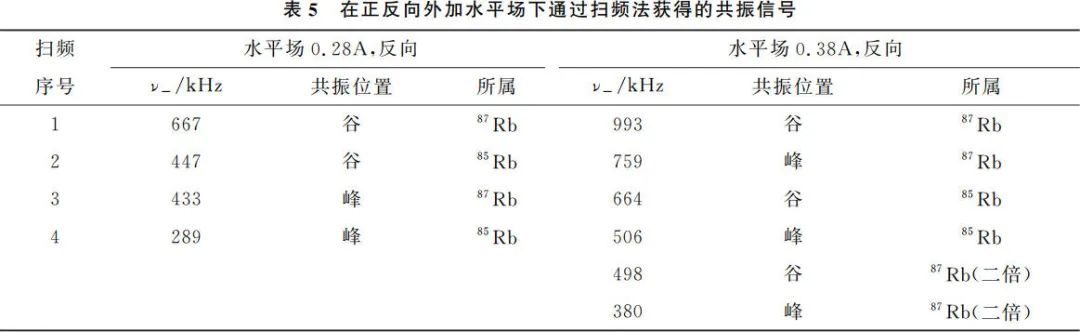

根據表 1 的數據，式(8)要求 Bex >0.335A。在此條件下，當射頻頻率從高到低掃描時，所測得的對應于三角波峰谷位置的共振信號將按照 87Rb(谷)、87Rb(峰)、85Rb(谷)和 85Rb(峰)的順序出現。作為對比，表 5 給出了在外加水平場反向情形下 Iex =0.28A 和 Iex =0.38A 時通過掃頻法獲得的對應于三角波峰谷位置的共振信號。很明顯，當 Iex =0.28A 時，87Rb 和 85Rb 的共振信號的出現順序發生了顛倒。
此時，計算 gF 因子需要選取正反向中相同位置（峰-峰或者谷-谷）的共振信號所對應的射頻頻率 ν+ 和 ν-，由共振條件得：
，其中 Bex+ 和 Bex- 分別為正反向的外加水平磁場。例如，選取表 4 和表 5 中滿足參數取值條件下的 87Rb 在峰位的數據，有
，相對誤差為 1%。同樣的，選取 85Rb 在峰位的數據，有
，相對誤差為 1.1%。
5 利用線性擬合法測 gF 因子

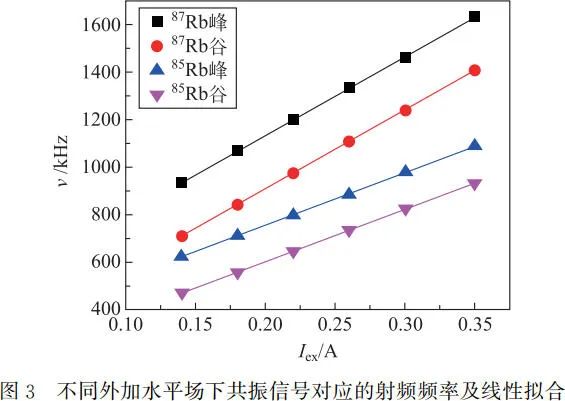

由共振條件式(2)可知，除了掃場法和掃頻法之外，還可以通過對同一個共振信號在不同磁場下對應的不同共振頻率進行線性擬合來獲得 gF 因子。這一方法不需要進行外加水平場的反向，并可以有效地減小誤差。有兩種方法可以獲得共振信號對應的共振頻率水平磁場數據。第一種方法是利用掃頻來獲得不同外加水平場下出現的一系列共振信號所對應的射頻頻率。在正向外加水平場的大小始終滿足式(7)的情況下，所測得的對應于三角波峰谷位置的共振信號將始終按照 87Rb(峰)、87Rb(谷)、85Rb(峰)和 85Rb(谷)的順序出現。原則上，只需要測兩個正向水平場下的掃頻數據即可。而實際操作中，通過在多個外加水平場下進行測量可以有效地減小誤差。如圖 3 所示，由峰位的 87Rb 數據擬合得到
，相對誤差為 0.2%。由峰位的 85Rb 數據擬合得到
，相對誤差為 0.1%。
第二種方法是選取不同的射頻頻率，利用掃場來獲得一系列共振信號所對應的外加水平場。當選取的射頻頻率同時滿足式(5)和(6)時，在外加水平場正向情況下對應于三角波峰谷位置的共振信號也將按照 87Rb(峰)、87Rb(谷)、85Rb(峰)和 85Rb(谷)的順序出現。
6 掃場幅度的選取
在上述討論中，對掃場幅度的取值并沒有給出一個具體的數值要求。原因有以下兩點：一、掃場幅度在這一系列設備中沒法直接讀取；二、掃場幅度可選取的范圍較大。由于所有的共振信號都有一定的展寬，因此，掃場幅度不能選得太小。否則共振信號的區分度會降低，影響峰谷位置的讀取而導致實驗結果的誤差變大。另一方面，掃場幅度也不宜選得太大。從上文討論中可以發現，式(5)~(8)都與掃場幅度有關。雖然增大掃場幅度可以提高實驗精度，但考慮到外加水平場和射頻信號的設備都有相應的輸出范圍，為了能夠觀測到所有共振信號，掃場幅度的大小應該使得滿足式(5)和式(6)的射頻信號頻率以及滿足式(7)和式(8)的外加水平場都在相應設備允許的范圍之內。結合以上兩點，實驗中可以先調節掃場幅度到設備輸出量程的一半位置。根據式(3)~(8)得出實驗參數范圍。如果給出的參數范圍超過了相應設備的量程，那么就將掃場幅度減小。重復這一步驟直到實驗參數都得到滿足為止。
7 結語
本文討論了光泵磁共振實驗中如何選取合適的外加水平磁場、掃場幅度和射頻頻率等實驗參數以保證在通過磁共振測 gF 因子過程中能夠觀測到所有對應于三角波峰谷位置的共振信號以及區分共振信號來源。通過理論分析，提出了在不同測量方法下相應的實驗參數的取值范圍。本文還通過實驗對比了不同取值情況下觀測到的共振信號，驗證了所提出的取值范圍的合理性。
參考文獻
[1]吳思誠, 荀坤. 近代物理實驗[M]. 北京: 高等教育出版社, 2015.
[2]周格, 李偉, 龔欣欣, 等. 光泵磁共振過程的理論和實驗研究[J]. 大學物理, 2013, 32(11): 55-58.
ZHOU G, LI W, GONG X X, et al. Theoretical and experimental research on the process of optical pump magnetic resonance[J]. College Physics, 2013, 32(11): 55-58. (in Chinese)
[3]彭軍. 光泵磁共振設計性實驗思路和教學效果[J]. 大學物理實驗, 2010, 23(1): 22-25.
PENG J. Thoughts and teaching effects on the devised experiment of optical pumping magnetic resonance[J]. Physical Experiment of College, 2010, 23(1): 22-25. (in Chinese)
[4]侯清潤, 王鈞炎, 王天時, 等. 光泵磁共振實驗中測量地磁場水平分量的方法[J]. 物理與工程, 2007, 17(3): 35-38.
HOU Q R, WANG J Y, WANG T S, et al. Methods of measuring the horizontal component of the Earth's magnetic field by optically pumped magnetic resonance[J]. Physics and Engineering, 2007, 17(3): 35-38. (in Chinese)
[5]劉安平, 韓忠, 陳曦, 等. 利用光泵磁共振實驗測量重慶地區地磁場[J]. 大學物理實驗, 2013, 26(5): 19-21.
LIU A P, HAN Z, CHEN X, et al. Calculate geomagnetic filed in Chongqing by optical pumping magnetic resonance[J]. Physical Experiment of College, 2013, 26(5): 19-21. (in Chinese)
[6]高子鐔, 池水蓮, 王彩強, 等. 光泵磁共振中確定地磁水平分量方向的改進方法[J]. 物理實驗, 2018, 38(3): 11-14.
GAO Z T, CHI S L, WANG C Q, et al. Determining the direction of the geomagnetic horizontal component in optical pump magnetic resonance[J]. Physics Experimentation, 2018, 38(3): 11-14. (in Chinese)
[7]仲明禮, 張?jiān)? 夏順保, 等. 關于光泵磁共振實驗中三角波掃場信號的討論[J]. 物理實驗, 2003, 23(6): 37-39.
ZHONG M L, ZHANG Y, XIA S B, et al. Discussion about the triangle scanning field signal in opticalpumped magnetic resonance[J]. Physics Experimentation, 2003, 23(6): 37-39. (in Chinese)
[8]張飛雁, 黃水平, 裴積全. 磁共振實驗反常共振信號的判斷與原因分析[J]. 寧波大學學報(理工版), 2010, 23(2): 71-73.
ZHANG F Y, HUANG S P, PEI J Q. Study on abnormal resonance signals in optical pumping magnetic resonance experiment: diagnosis and causes[J]. Jounal of Ningbo University (NSEE), 2010, 23(2): 71-73. (in Chinese)
[9]黃水平, 張飛雁. 光泵磁共振實驗測量 g_F 值方法的改進與拓展[J]. 物理實驗, 2004, 24(1): 35-37.
HUANG S P, ZHANG F Y. Improvement and expansion of the method for measuring g_F in optical pumping magnetic resonance experiment[J]. Physics Experimentation, 2004, 24(1): 35-37. (in Chinese)
[10]劉海霞, 亓夫軍, 徐銘. 光泵磁共振實驗中掃場的作用和影響[J]. 大學物理, 2005, 24(12): 40-43.
LIU H X, Qi F J, XU M. Effect and influence of the scanning magnetic field signal in optical pumping magnetic resonance experiment[J]. College Physics, 2005, 24(12): 40-43. (in Chinese)
[11]王書運, 鐘世德, 馬登良. 光泵磁共振實驗中水平磁場及掃場水平分量的測定[J]. 山東師范大學學報(自然科學版), 2008, 23(1): 58-59, 63.
WANG S Y, ZHONG S D, MA D L. Discussing of level magnetic field and testing of direct current part of scanning field in the optical pumped magnetic resonance experiment[J]. Journal of Shandong Normal University (Natural Science), 2008, 23(1): 58-59, 63. (in Chinese)
[12]王書運. 光泵磁共振實驗中 g_F 因子的測量[J]. 實驗技術與管理, 2008, 25(11): 48-52.
WANG S Y. Measurement of g_F factor in the experiment of optical pumping magnetic resonance[J]. Experimental Technology and Management, 2008, 25(11): 48-52.
[13]仲明禮. 光泵磁共振實驗中關鍵問題的分析與對策[J]. 濰坊學院學報, 2009, 9(2): 78-80.
ZHONG M L. Discussion and solution of the key issues in the optical pumping magnetic resonance experiment[J]. Journal of Weifang University, 2009, 9(2): 78-80. (in Chinese)
[14]周健, 俞熹, 王煜. 光泵磁共振實驗中異常光抽運信號的深入探討[J]. 物理實驗, 2009, 29(4): 1-5, 10.
ZHOU J, YU X, WANG Y. Abnormal optical pumping signals in optical-magnetic resonance experiment[J]. Physics Experimentation, 2009, 29(4): 1-5, 10. (in Chinese)
[15]張飛雁. 光泵磁共振實驗中掃場和水平場關系的探究[J]. 大學物理實驗, 2009, 22(4): 9-12.
ZHANG F Y. Research on relation between whisk field and level field in experiment of photo-magnetic resonance[J]. Physical Experiment of College, 2009, 22(4): 9-12. (in Chinese)
[16]馮正南, 宋文福. 光泵磁共振實驗問題探討[J]. 大學物理實驗, 2010, 23(3): 36-38.
FENG Z N, SONG W F. Discussion of optical pumping magnetic resonance experiment[J]. Physical Experiment of College, 2010, 23(3): 36-38. (in Chinese)
[17]曾昭明, 陳宜保, 袁科亮, 等. 光泵磁共振實驗中光抽運信號波形成因的探究[J]. 物理與工程, 2011, 21(3): 62-64.
ZENG Z M, CHEN Y B, YUAN K L, et al. Research on the origin of the optical pumping signal in the optical pumping magnetic resonance experiment[J]. Physics and Engineering, 2011, 21(3): 62-64. (in Chinese)
[18]池水蓮, 林斌, 謝匯章. 光泵磁共振實驗中掃場及水平場取值關系的探討[J]. 大學物理, 2012, 31(8): 29-31.
CHI S L, LIN B, XIE H Z. Research on value relation between scanning field and horizontal field in optical magnetic resonance experiment[J]. College Physics, 2012, 31(8): 29-31. (in Chinese)
[19]高浩哲, 池水蓮, 陳昕, 等. 光泵磁共振實驗中掃場信號研究和測量[J]. 實驗技術與管理, 2017, 34(2): 66-69.
GAO H Z, CHI S L, CHEN X, et al. Research and measurement of scanning field signal in experiment of optical pumping magnetic resonance[J]. Experimental Technology and Management, 2017, 34(2): 66-69. (in Chinese)
基金項目: 國家自然科學基金(61804008)。
作者簡介: 段俊熙，男，北京理工大學副研究員，主要從事教學科研工作，研究方向?yàn)榈途S材料，junxi.duan@bit.edu.cn。
引文格式: 段俊熙, 馮璐. 光泵磁共振實驗中實驗參數選取的探討[J]. 物理與工程, 2022, 32(1): 136-142.
Cite this article: DUAN J X, FENG L. Research on experimental parameters in optical-pumping magnetic resonance experiments[J]. Physics and Engineering, 2022, 32(1): 136-142. (in Chinese)
