氫氣循環泵市場規模迅速增長，已基本實現國產化 | 未來能源創投風向標
人們通常將電堆形容為氫燃料電池的“心臟”，氫氣為“血液”，那么用于推動氫氣循環反應的氫氣循環泵就是“強心肌”或“起搏器”了，其主要功能是通過連接電堆氫氣端的入口與出口，在電堆內部建立一個較為穩定的氫氣流量。
這個循環流可以相對獨立于電堆的氫氣消耗量，藉此改善電堆內氫氣的流量與壓力分布的均勻性，避免發生局部缺氫的情況。同時，其還有輔助排水或加濕的功能，減少氫氣吹掃排放量。
氫氣循環泵存在的目的是提高氫氣利用效率和系統安全。為了提高燃料電池的反應效率，減少燃料電池在加速時的反應時間，燃料電池的氫氣供給量通常會大于氫氣的理論消耗量，如果不做氫氣循環而將這些過量供應的氫氣直接隨尾氣排放，會造成氫氣的大量浪費，同時，大量未反應的氫氣直接經尾排口排放至大氣會造成極大的高濃度排氫隱患。
相比于普通氣泵，氫氣循環泵需要達到良好的密封性能、低震動噪音、低溫冷啟動、涉氫安全性、EMC抗電磁干擾、耐腐蝕性等要求。

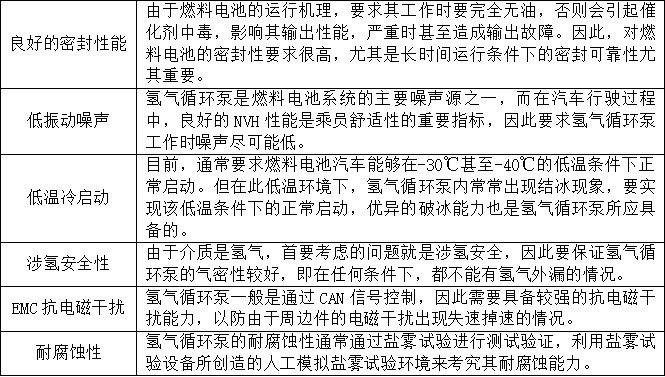

表：氫氣循環泵的基本要求 來源：網絡
從產品類型上看，氫氣循環泵分為爪式、渦旋式、羅茨式、離心式等結構類型。其中，爪式循環泵具有無油、可靠性好、效率高、輸出壓力高等優點，但國內雖有較為成熟的產品，但型線仍存在尖點或不光滑點，易磨損變形；加工方面對轉子型線與轉子、轉子與泵腔之間間隙要求較高，加工較難完成。
渦旋式循環泵通過浮動式渦旋壓縮技術，產生精細的力平衡，是動定渦旋之間的摩擦損失最小化，提高了產品的壓縮效率、穩定性、可靠性及使用壽命，減小了使用成本，同時動定渦旋的無頂密封結構，避免了污染問題。羅茨式循環泵主要靠泵腔內一對葉形轉子同步、反向旋轉的推壓作用來移動氣體而實現抽氣，具有較寬壓強范圍內有較大抽速、快速啟動、無油、結構緊湊、運轉維護費用低等優點，同時，由于羅茨泵大流量、噪音高的特點，常用于物流、重卡等載貨汽車。離心式循環泵靠一個或幾個葉輪旋轉時產生的離心力完成介質輸送，具有體積小、功耗低、效率高等特點。
當前，氫氣循環泵從技術方向上有機械式循環泵和噴射泵兩種路線。機械式循環泵具有主動可調節、快速響應和較寬的工作區間等優勢，但由于具有高速運轉部件，存在故障率高、密封差、難以實現無油防爆、價格昂貴等問題。噴射泵采用儲氫壓力勢能，通過射流負壓引射未反應氫氣實現氫氣循環，無運轉部件，具有可靠性高、密封良好等優勢，但在技術上仍存在一些需要重點突破的難題。
在目前國內氫循環市場上，氫氣循環泵占據主流地位，2021年市場份額超過90%。未來，氫循環系統的發展將會以高緊湊性、低能耗、無污染為目標，因此包含引射泵的氫循環系統將會是未來的發展方向。

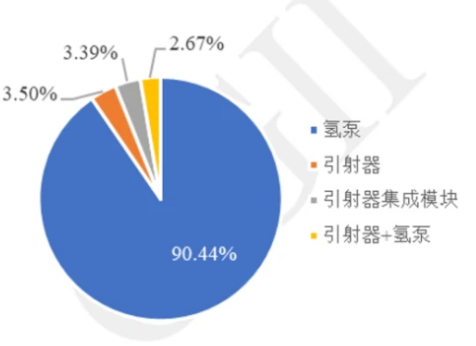

2021年氫循環部件產品類型分布 數據來源：高工產研氫電研究所（GGII）
在目前的國內市場上，氫氣循環泵的國產化程度較高。2020年以前，國內氫氣循環泵約90%的市場份額主要由德國普旭占據。2020年以后我國氫循環系統市場逐步實現國產替代，國產氫氣循環泵技術達到國際領先水平且價格顯著低于進口產品，普旭已經基本退出國內市場。
本文將對氫氣循環泵的國內供應商進行梳理，以期從發展歷程、市場地位、產業布局、融資情況等方面對供應商進行簡要分析。
東德實業
東德實業成立于2017年5月，專注于燃料電池核心部件（氫氣循環系統、空氣壓縮機等）、氫能裝備（加氫站機組、撬裝機組等）研發、生產、銷售及氫能產業的工程服務，由冰輪海卓氫能技術研究院孵化。東德實業從2020年開始大批量供貨燃料電池氫氣循環泵，目前是國內最大的氫循環系統制造商，市場占有率70%以上，同時也是氫泵產品種類最全的企業。
東德實業在氫氣循環泵方面已具備完全自主知識產權，申請專利達50余項，發表氫氣循環泵相關論文4篇，其中2篇SCI論文，填補了國內相關領域空白。東德實業的產品廣泛應用于氫燃料電池車及相關配套設施，另外還可用于大、中、小型發電領域，無人駕駛及軍工領域?？蛻魯?shù)量達80多家，包括億華通、上海重塑、國家電投、濰柴、國鴻、愛德曼、國富氫能等國內頭部企業，同時業務范圍已覆蓋國外，包括PLUG POWER和巴拉德等。資本方面，東德實業在2022年6月獲得A輪融資，投資方包括上市公司冰輪環境、金浦投資、涌鏵投資。
瑞驅科技
瑞驅科技成立于2016年4月，主要面向新能源電動汽車行業研發和生產車載電驅動產品，主要產品包括新能源汽車電動渦旋壓縮機、氫燃料電池氫氣循環泵、氫燃料電池動力系統多合一控制器。瑞驅科技從2017年開始與上汽前瞻事業部聯合開發氫氣循環泵，2019年實現量產，2020年出貨量達到1000多臺，在國內氫氣循環泵領域占據主流市場份額。
瑞驅科技在華東、華南、重慶這三個核心示范區進行了產業布局，客戶包含捷氫科技、國鴻氫能、新源動力、重塑科技、東方氫能、國電投氫能、康明斯、氫藍時代等一批頭部燃料電池企業。資本方面，瑞驅科技已于2022年9月完成B輪融資，投資方包括宏升投資、鵬晨投資、沃賦資本。
浙江宏昇
浙江宏昇成立于2012年6月，專業從事氫能FCV燃料電池汽車零部件、氫噴射器、加熱排氫閥、泄壓閥、紅外加氫通訊模塊、供氫/回氫總成、后處理模塊、溫度壓力傳感器及其它零部件的生產，更專注于燃料電池汽車氫系統的開發及氫系統難題的解決方案，是一家集研發、生產、銷售、服務于一體的企業。浙江宏昇研發的氫氣循環泵已更新至第五代，具備小功率、大流量等特點，受到了使用客戶的廣泛認可。作為氫循環部件專業供應商，浙江宏昇系列產品已成功服務于上汽集團、宇通客車、北京億華通、國家電投等國內知名企業。
艾爾航空
艾爾航空成立于2016年12月，致力于燃料電池系統關鍵零部件泵閥類的研發、設計和生產，主要產品包括致力于氫氣循環泵、高壓電子水泵、加熱排氫閥等。艾爾航空擁有氫循環泵、控制閥等多項專利技術，核心技術團隊具有10年以上燃料電池系統零部件開發經驗，研制的爪式氫氣循環泵于2020年實現批量生產和銷售，是國內氫氣循環泵主要供應商之一。
思科渦旋
思科渦旋成立于2010年12月，主要從事高性能渦旋壓縮機與真空泵的研發、生產、銷售和服務，是由美籍華裔著名壓縮機專家倪詩茂博士創辦的中美合資企業。思科渦旋是世界主要的渦卷技術創新中心之一，在美國芝加哥的研發中心已有22年的歷史，擁有多項原創性發明專利，是開發渦旋式氫氣循環泵的典型企業。思科渦旋于2020年進入東風汽車供應商名單，除東風以外，產品也供應給國內其他系統集成商。
杰鋒汽車動力
杰鋒汽車動力成立于2005年8月，是一家中美合資企業，主要業務范圍包括汽車進排氣系統、發動機關鍵零部件（VVT調相器&電磁閥）、變速箱關鍵零部件、燃料電池進氣系統關鍵零件的設計、研發和制造。燃料電池零部件方面，杰鋒汽車動力自主研發了燃料電池空壓機、尾排消聲器、氫氣循環泵、密封閥等產品，其中羅茨式空壓機、尾排消聲器已經為國內主要?dú)淙剂想姵叵到y(tǒng)廠家提供產品配套服務。
雪人股份
雪人股份成立于2000年3月，2011年12月于深交所中小板掛牌上市，主要從事壓縮機及機組、余熱回收膨脹發電機組、氫燃料電池空氣壓縮機、磁懸浮離心壓縮機、工商業制冰設備及制冰系統的研發、生產和銷售，是全球制冰設備制造行業領先企業。雪人股份從2015年開始全方位布局燃料電池產業，目前已向多家車企小批量供應氫燃料電池動力系統及系統核心零部件（空壓機、氫氣循環泵），合作伙伴包括廈門金龍、廈門金旅等車企。
未勢能源
未勢能源成立于2019年4月，長城控股集團氫能戰略主體，主要從事氫燃料電池產品研發、生產及銷售，產品覆蓋氫燃料電池系統及燃料電池電堆、膜電極、空壓機、氫循環系統，儲氫系統及70MPa儲氫瓶、瓶閥、減壓閥等關鍵零部件。未勢能源整合了長城控股集團旗下上海燃料電池汽車動力系統有限公司、“XEV”項目等資源，通過構建氫電平臺（HE）、電堆平臺（HS）、儲氫平臺（HP）三大核心技術平臺，形成自主研發能力和產品供應能力。資本方面，未勢能源于2021年12月宣布完成A輪融資，總?cè)谫Y額9億元，投后估值超40億元，由國投招商、人保資本聯合領投；同時已同步啟動B輪融資計劃，IPO合規工作也在穩步推進中。
琦睿電池科技
琦睿電池科技成立于2020年10月，專注于氫燃料電池發動機、仿真系統及相關關鍵零部件自主研發及產業化。目前，琦睿電池科技?xì)淠苁聵I(yè)部核心產品有燃料電池仿真系統、燃料電池增濕器、燃料電池離子過濾器、燃料電池水氣分離器、燃料電池引射器、燃料電池空壓機、燃料電池氫氣循環泵等。琦睿電池科技擁有多件氫氣循環泵技術專利，自主研發出無油渦旋式氫氣循環泵。
恒友機電
恒友機電始建于1988年，主要從事電動、油動工具制造，產品領域涉及植筋加固、石材鉆孔、開槽拆除、大型破碎等。在燃料電池領域，恒友機電與中國壓縮機研究所共同開發空氣壓縮機、氫循環泵、水泵等產品，已建成年產1萬套的先進生產線和完善的品控體系，并與上海重塑科技、武漢雄韜股份、中氫科技、浙江氫途科技、明天氫能、武漢喜瑪拉雅光電等燃料電池系統廠家，以及中通客車、南京金龍、武漢開沃、中植客車、上海申龍、佛山飛馳等整車企業實現配套。
伯肯節能
伯肯節能成立于2005年3月，2015年3月在新三板掛牌上市。公司業務領域主要涉及天然氣汽車供氣系統、CNG/LNG加氣站設備、氣體增壓設備、燃?xì)獍l(fā)電設備及分布式能源工程,以及燃料電池供氫系統技術。伯肯節能于2004年與清華大學合作配套完成氫燃料電池大客車的氫供應系統，2007年開始與上汽合作進行燃料電池氫供應系統的研究、開發及商用車和乘用車的小批量生產、裝配、配套工作，2010年成為上汽集團的“上汽新能源戰略合作伙伴”，自此一直與上汽集團在新能源汽車領域持續開展密切合作。
華熵能源
華熵能源成立于2018年9月，主要從事氫燃料電池輔助系統（BOP系統）零部件的研發與生產，主要產品包括DC/DC、空壓機、氫氣循環泵、增濕器等。華熵能源是國內最早布局BOP全產業鏈的企業之一，現階段核心產品為無油動壓空氣軸承離心式空壓機，其推出的創新性產品并聯回氫泵也將成為后續大批量生產以及貢獻營收的主要產品，客戶群體包括中國中車、上汽、奇瑞萬達、一汽、申沃客車、南京金龍、山西宇航等整車企業。資本方面，2021年華熵能源獲得800萬人民幣戰略投資，投資方為上市公司瀚葉股份。
廣順新能源
廣順新能源成立于2010年12月，是一家集高端精密無油自潤滑流體動力機械核心部件及智能控制系統的設計、制造、銷售和服務為一體的高新技術企業，目前主要生產新能源燃料電池系統專用關鍵零部件燃料電池專用空氣壓縮機、新能源商用車無油電動空壓機、氫氣循環泵等。廣順新能源起家于醫用設備研發，從2009年開始涉足燃料電池領域，與中科院大連化學物理研究所、燃料電池國家工程技術研究中心、清華大學等研究機構及高校進行合作研究。目前，廣順新能源已向上汽集團、長江EV、五龍客車、中通、宇通、五洲龍等多家整車廠供應零部件產品。
據統計，2021年中國企業燃料電池氫循環部件市場規模為1.60億元，同比上年增長256%。從國內企業出貨市場來看，國內市場規模占比91.66%，其余為國外市場出貨。從市場集中度看，氫循環部件仍呈現頭部集中現象，但整體來看市場參與企業數量不斷提升。前五企業市場規模集中度CR5為98.52%，較上年下降1.48%；而前三企業市場集中度CR3為92.97%，較上年上升1.25%。

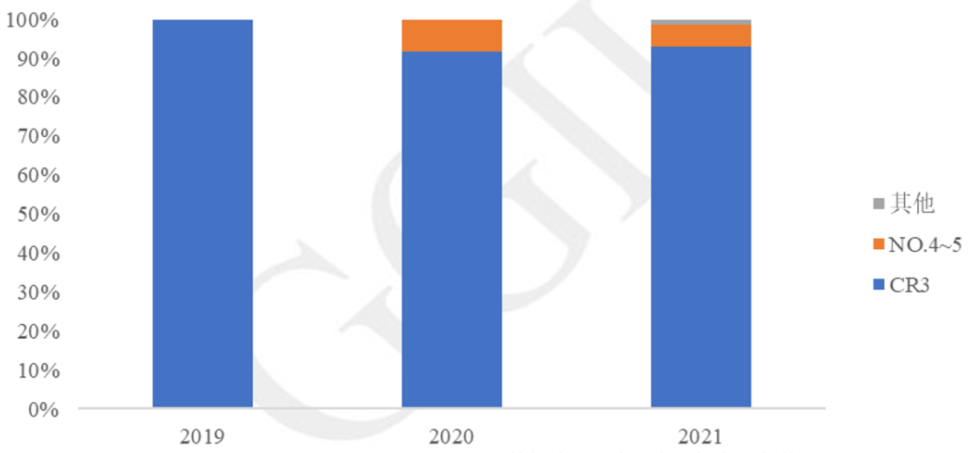

2019-2021年氫循環部件市場集中度 數據來源：高工產研氫電研究所（GGII）
總體來看，目前國內氫氣循環泵市場處于迅速增長階段，而國產企業已占據市場的主導地位，在氫燃料電池核心部件中，氫氣循環泵的國產替代程度位于前列。伴隨著能源結構調整的不斷推進，氫氣循環泵的市場空間繼續擴大，國內優秀供應商的競爭優勢也將不斷提升。
