大型煤化工企業多級離心泵斷軸失效分析
某大型煤化工項目氣化裝置煤氣水分離單元用洗滌塔給水泵投用后穩定運行了近1年時間,在中控室及現場巡檢記錄中未出現任何異常的情況下,突然發生斷軸停車的嚴重生產事故。受業主委托,公司對此泵進行了拆裝、清洗、檢測和維修。本次緊急維修更換泵軸、口環、軸套、襯套等摩擦副后,平穩運轉至今未發生同類事故。由于事故起因不明,文章從轉子強度、材料選擇、結構設計等幾個方面進行了分析排查,最終找到了雙方認可的成因,同時總結出了此泵安全穩定運行的關鍵注意事項。

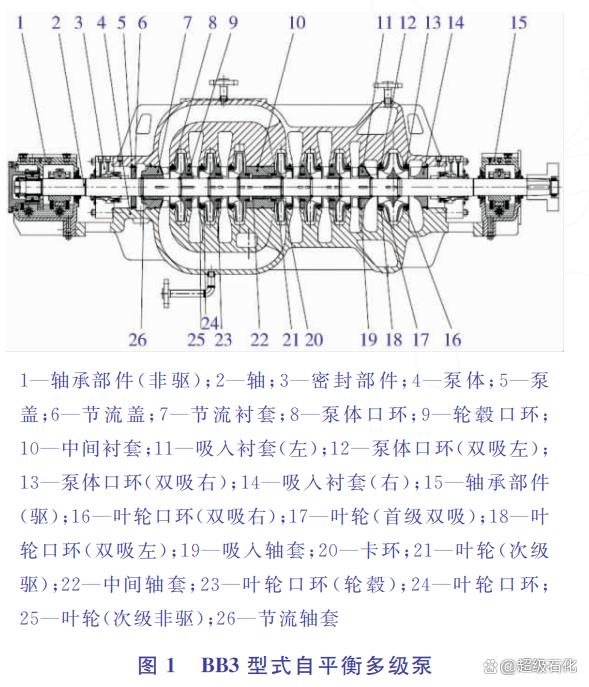

某大型煤化工項目中的洗滌塔給水泵是氣化裝置主泵,輸送介質含灰渣顆粒,選擇的是BB3型式自平衡多級泵產品(見圖1),7級葉輪,首級雙吸。泵軸采用耐磨蝕和腐蝕的沉淀硬化不銹鋼17-4PH材質。該泵穩定運行近1年,在中控室及現場巡檢記錄中未出現任何異常的情況下,突然發生斷軸停車的嚴重事故。
對于輸送含灰渣顆粒介質的多級離心泵,泵制造商選型時應選用不帶平衡盤、平衡鼓等利用間隙調整平衡軸向力的平衡機構(原泵無平衡機構)的自平衡型式多級泵。考慮泵軸及摩擦副材料耐磨性,應選用硬度高的材料,堆焊噴涂耐磨涂層。為應對灰渣含量較高和需選用高目數濾網的矛盾,現場應經常檢查泵入口濾網是否堵塞??梢栽O(shè)置壓差變送器進行檢測,同時入口配雙路過濾器結構方便檢修,防止泵入口斷流導致抽空抱死等嚴重事故發生。
